螺纹的公差和旋合长度

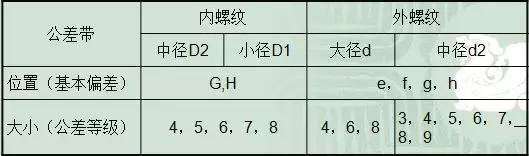

1、普通螺纹直径公差带的位置和大小

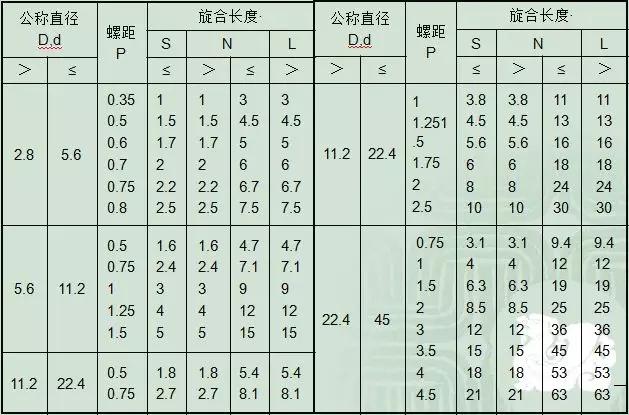

2、普通螺纹旋合长度(mm)

注：①S—短旋合长度;N—中等旋合长度;L—长旋合长度;

　　②一般情况下多选用中等旋合长度;

　　③中等旋合长度“N”国标规定不标出，其他两种“S”“N”必须标注其代号;

　　④特殊需要时，可用表示长度的数值代替旋合长度的代号。

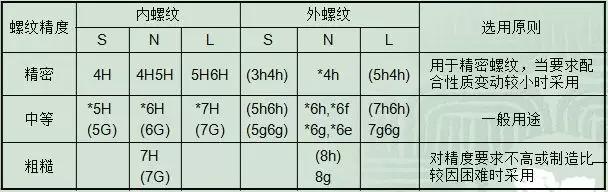

3、普通螺纹选用公差带

注：

　　1)带“﹡”的公差带应优先选用;括号内的公差带尽可能不采用;

　　2)大量生产的精度紧固件螺纹，推荐采用带方框的公差带。

4、梯形螺纹选用公差带(中径)

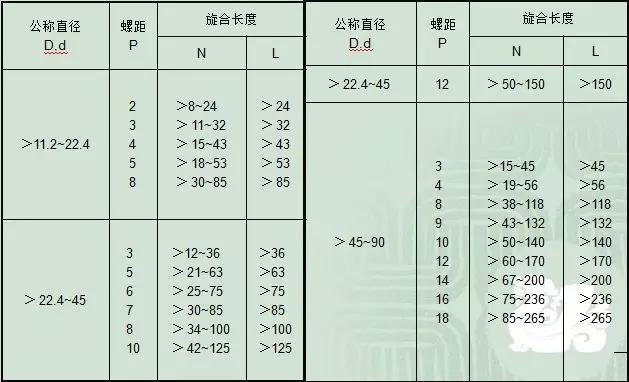

5、梯形螺纹旋合长度 (mm)
